실리콘 포토닉스보다 10배 빠르다…플라즈모닉 반도체 수혜주는

실리콘 포토닉스보다 10배 빠르다…플라즈모닉 반도체 수혜주는



AI 반도체 경쟁의 중심이 GPU 연산 성능에서 데이터 전송 속도로 이동하고 있습니다.

GPU와 AI 가속기의 성능은 빠르게 높아지고 있지만, 수천 개에서 수만 개의 반도체가 동시에 데이터를 주고받는 과정에서 전력 소비와 발열, 신호 지연 문제가 커지고 있기 때문입니다. 아무리 연산 성능이 뛰어난 GPU를 사용하더라도 데이터를 제때 전달하지 못하면 AI 데이터센터 전체의 효율은 떨어질 수밖에 없습니다.

이러한 한계를 해결하기 위해 등장한 기술이 실리콘 포토닉스입니다. 전기신호 대신 빛을 이용해 데이터를 전달함으로써 속도를 높이고 전력 소비를 줄이는 기술입니다.

그런데 최근에는 실리콘 포토닉스보다 작동 속도가 최대 10배 빠르고, 소자 크기를 수백 분의 1로 줄일 수 있는 차세대 기술인 플라즈모닉스(Plasmonics)​가 주목받고 있습니다.

플라즈모닉스가 실제 상용화된다면 AI 데이터센터의 광통신 구조뿐 아니라 CPO, 초고속 인터페이스, 첨단 패키징, 광반도체 산업 전반에 새로운 변화가 나타날 가능성이 있습니다.

다만 현재 플라즈모닉스는 완성된 상용 기술이라기보다 가능성을 입증한 초기 기술에 가깝습니다. 따라서 투자 관점에서는 기술의 잠재력과 실제 실적 발생 가능성을 구분해 살펴봐야 합니다.



📂 플라즈모닉스란 무엇인가

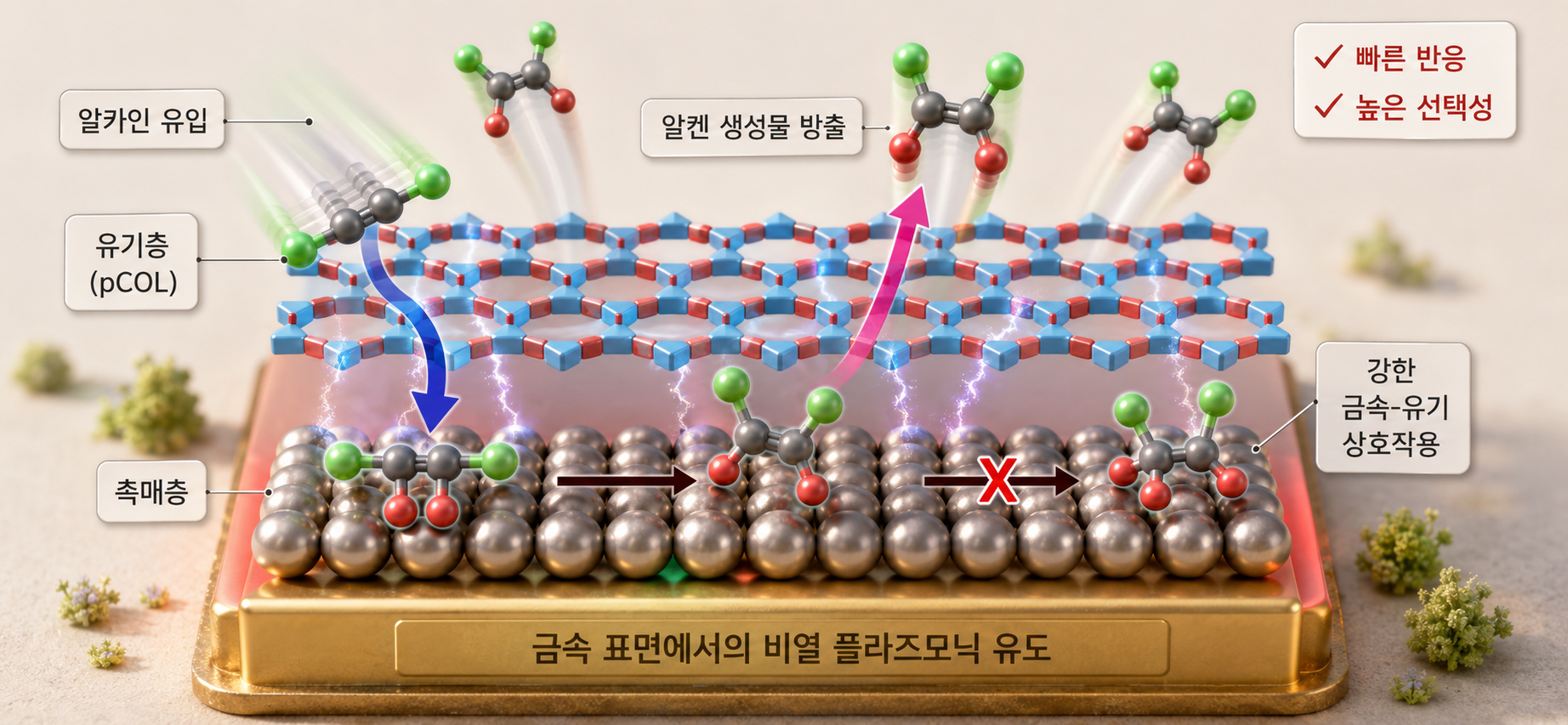

플라즈모닉스는 금속과 유전체가 맞닿는 경계면에서 빛과 자유전자가 결합해 이동하는 현상을 이용하는 기술입니다.

일반적인 광신호는 빛의 파장보다 작은 공간에 가두기 어렵습니다. 하지만 플라즈모닉스는 빛의 에너지를 금속 표면의 전자 진동과 결합시켜 나노미터 수준의 좁은 공간에 집중시킬 수 있습니다.

쉽게 말하면 기존 실리콘 포토닉스가 실리콘으로 만든 길을 따라 빛을 이동시키는 기술이라면, 플라즈모닉스는 금속 표면에서 발생하는 전자의 진동을 활용해 빛을 더욱 작고 빠르게 제어하는 기술입니다.

이러한 특성 덕분에 광변조기와 광인터커넥트 같은 부품을 훨씬 작게 만들면서도 데이터 전송 속도를 높일 수 있습니다.

플라즈모닉스의 핵심 장점은 다음과 같습니다.

• 광변조기 작동 속도를 테라헤르츠 수준까지 높일 수 있습니다.
• 소자 크기를 기존 실리콘 포토닉스보다 크게 줄일 수 있습니다.
• 하나의 반도체 패키지 안에 더 많은 광채널을 배치할 수 있습니다.
• AI 가속기와 광통신 부품 사이의 전송 지연을 낮출 수 있습니다.
• 비트당 전력 소비를 줄일 가능성이 있습니다.

📘 ‘10배 빠른 반도체’라는 표현의 정확한 의미

플라즈모닉스 관련 기사에서 가장 눈에 띄는 표현은 ‘실리콘 포토닉스보다 10배 빠른 반도체’입니다.

그러나 이 표현을 반도체 연산 성능이 10배 향상된다는 의미로 받아들여서는 안 됩니다.

플라즈모닉스의 속도 경쟁력은 GPU나 CPU의 계산 속도가 아니라, 전기신호를 광신호로 전환하는 광변조기의 작동 대역폭과 관련이 있습니다.

기존 실리콘 포토닉스 기반 광변조기의 실용적인 작동 대역폭이 수십에서 100기가헤르츠 수준이라면, 플라즈모닉 변조기는 약 1테라헤르츠 수준의 잠재력을 보여주고 있습니다.

즉, 플라즈모닉스는 반도체가 계산하는 속도를 직접 10배 높이는 기술이 아니라 GPU, 스위치, 메모리 사이에서 데이터를 주고받는 통로를 훨씬 빠르게 만드는 기술입니다.

AI 데이터센터에서는 연산 성능 못지않게 데이터 전송 속도가 중요합니다. 따라서 플라즈모닉스가 상용화되면 AI 반도체 시스템 전체의 효율을 높이는 핵심 부품으로 자리 잡을 가능성이 있습니다.

📕 실리콘 포토닉스와 플라즈모닉스의 차이



구분	실리콘 포토닉스	플라즈모닉스
기본 원리	실리콘 도파로를 따라 빛을 전달	금속 표면의 전자 진동과 빛을 결합
소자 크기	수백 마이크로미터에서 밀리미터 수준	수 마이크로미터에서 수십 마이크로미터
작동 대역폭	수십에서 100기가헤르츠 수준	1테라헤르츠 수준 잠재력
주요 장점	낮은 손실, 공정 안정성, 양산 경험	초고속, 초소형, 고집적
주요 단점	소형화 한계, 상대적으로 큰 소자	광손실, 발열, 수율, 신뢰성
산업 단계	일부 제품 상용화	프로토타입 및 검증 단계

플라즈모닉스가 실리콘 포토닉스를 완전히 대체한다고 보기는 어렵습니다.

오히려 실리콘 포토닉스 플랫폼 안에 플라즈모닉 변조기를 결합하는 하이브리드 방식이 현실적인 상용화 경로가 될 가능성이 큽니다.

실리콘 포토닉스는 빛을 안정적으로 전달하는 데 유리하고, 플라즈모닉스는 빛을 빠르게 변조하고 작은 공간에 집중하는 데 강점이 있기 때문입니다.

따라서 두 기술은 경쟁 관계라기보다 상호 보완 관계로 발전할 가능성이 높습니다.

📙 플라즈모닉스가 지금 필요한 이유

AI 데이터센터의 가장 큰 문제 중 하나는 GPU 간 데이터 이동에서 발생하는 병목 현상입니다.

AI 모델의 규모가 커질수록 더 많은 GPU와 AI 가속기를 연결해야 합니다. 하지만 기존 구리 기반 전기 인터커넥트는 전송 거리가 길어질수록 신호가 약해지고 전력 소비와 발열이 증가합니다.

이 문제를 해결하기 위해 광통신 모듈을 GPU와 스위치 반도체 가까이에 배치하는 CPO, 즉 코패키지드 옵틱스 기술이 주목받고 있습니다.

플라즈모닉스는 CPO의 핵심 부품인 광변조기를 작고 빠르게 만들 수 있다는 점에서 중요한 의미를 갖습니다.

광변조기의 크기가 기존보다 300~500배 작아지면 하나의 패키지 안에 더 많은 광채널을 넣을 수 있습니다. 이는 GPU당 데이터 전송 용량을 높이고, AI 서버 랙의 공간과 전력 효율을 개선하는 데 도움이 됩니다.

플라즈모닉스가 적용될 수 있는 주요 분야는 다음과 같습니다.

• GPU와 GPU를 연결하는 광인터커넥트
• AI 가속기와 네트워크 스위치 연결
• CPO 기반 데이터센터 스위치
• 칩렛 간 초고속 데이터 전송
• 데이터센터 내부 초단거리 광통신
• 차세대 1.6Tbps·3.2Tbps 광통신 모듈

📘 마벨이 플라즈모닉 기술에 주목하는 이유

플라즈모닉스 기술 경쟁에서 주목받는 기업 중 하나가 미국의 마벨테크놀로지입니다.

마벨은 데이터센터용 네트워크 반도체, DSP, 스위치, 광통신 반도체 분야에서 경쟁력을 보유하고 있습니다. 여기에 플라즈모닉 변조기 기술을 추가하면 데이터센터의 데이터 이동 과정 전반을 통합할 수 있습니다.

마벨이 추진할 수 있는 사업 구조는 다음과 같습니다.

스위치 ASIC → DSP → 전기·광 신호 변환 → 광인터커넥트

마벨은 단순히 광통신 부품 하나를 공급하는 것이 아니라 AI 데이터센터 내부의 데이터 이동 구조 전체를 공급하는 기업으로 확장하려는 것으로 볼 수 있습니다.

플라즈모닉 기술이 실제 제품에 적용되면 마벨은 브로드컴, 엔비디아, 인텔 등과 경쟁하는 차세대 광통신 플랫폼 사업자로 재평가받을 가능성이 있습니다.

다만 아직은 프로토타입 단계이므로 고객사 샘플 공급, 신뢰성 검증, 양산 일정 등이 구체적으로 확인돼야 합니다.

📋 플라즈모닉스 상용화의 핵심 난제

플라즈모닉스의 기술적 잠재력은 크지만, 상용화까지는 해결해야 할 문제가 적지 않습니다.

✅ 광손실 문제

플라즈모닉스는 금속 표면에서 빛과 전자의 진동을 이용합니다. 이 과정에서 일부 빛의 에너지가 열로 전환돼 광손실이 발생할 수 있습니다.

소자가 작고 빠르더라도 신호 손실이 지나치게 크다면 데이터센터에 적용하기 어렵습니다.

✅ 발열과 전력 효율

플라즈모닉스는 초고속 동작이 가능하지만 금속 기반 구조에서 발생하는 발열을 관리해야 합니다.

AI 데이터센터는 이미 GPU 발열 문제로 액침냉각과 수랭식 냉각을 확대하고 있습니다. 플라즈모닉 소자가 추가적인 열을 발생시킨다면 시스템 전체 효율이 낮아질 수 있습니다.

✅ 양산 수율

실험실에서 성공한 초소형 광소자를 반도체 공장에서 대량 생산하는 것은 다른 문제입니다.

플라즈모닉 변조기의 크기가 수 마이크로미터 수준으로 작아질수록 미세한 공정 편차에도 성능 차이가 발생할 수 있습니다.

✅ 장기 신뢰성

AI 데이터센터 장비는 하루 24시간, 수년간 안정적으로 작동해야 합니다.

따라서 단순한 최고 속도보다 온도 변화, 장시간 사용, 반복 동작에서도 성능을 유지할 수 있는지가 중요합니다.

✅ 전체 생태계의 속도

광변조기만 빨라진다고 시스템 전체 속도가 자동으로 향상되는 것은 아닙니다.

레이저 광원, 포토디텍터, DSP, SerDes, 기판, 패키징, 테스트 장비가 함께 발전해야 플라즈모닉스의 장점을 충분히 활용할 수 있습니다.

📈 국내 증시 플라즈모닉 관련 수혜주

현재 국내 증시에서 플라즈모닉 변조기를 직접 개발하거나 양산하는 순수 상장사는 뚜렷하게 확인되지 않습니다.

따라서 국내 관련주는 대부분 CPO, 실리콘 포토닉스, 초고속 인터페이스, 광통신, 첨단 패키징과 연결되는 간접 수혜주입니다.

🚀 퀄리타스반도체

퀄리타스반도체는 초고속 SerDes와 인터페이스 IP를 보유한 기업입니다.

플라즈모닉 광엔진이 상용화되더라도 광신호 앞뒤에는 전기신호를 빠르게 송수신하는 SerDes가 필요합니다. 따라서 플라즈모닉과 CPO 생태계 확대 시 초고속 인터페이스 IP 수요가 증가할 가능성이 있습니다.

다만 플라즈모닉 기술을 직접 보유한 기업은 아니므로 직접 수혜주로 단정하기보다는 국내 증시에서 테마 민감도가 높은 간접 수혜주로 보는 것이 적절합니다.

투자 판단: 단기 관심은 가능하지만 뉴스 급등 이후 추격매수는 주의할 필요가 있습니다.

🚀 오픈엣지테크놀로지

오픈엣지테크놀로지는 메모리 시스템과 고속 인터커넥트 IP를 보유하고 있습니다.

AI 반도체가 칩렛 구조로 발전할수록 칩 사이의 데이터 전송 기술이 중요해집니다. 플라즈모닉스가 광인터커넥트에 적용되면 기존 전기 인터페이스와 결합되는 구조가 필요하기 때문에 간접적인 수혜 가능성이 있습니다.

투자 판단: 플라즈모닉 단독 테마보다 AI 반도체 IP와 칩렛 확산 관점에서 접근하는 것이 합리적입니다.

🚀 티에프이

티에프이는 반도체 테스트 인터페이스 분야와 관련된 기업입니다.

CPO와 플라즈모닉 광엔진이 확대되면 전기소자와 광소자가 결합된 복합 패키지의 테스트 난도가 높아질 가능성이 있습니다.

다만 실제 CPO 관련 매출이나 고객사 확대 여부가 중요하므로 단순 테마보다 수주와 실적 확인이 필요합니다.

투자 판단: 중장기보다는 수급과 신규 수주 확인이 필요한 종목입니다.

🚀 오이솔루션

오이솔루션은 광트랜시버와 광통신 모듈을 공급하는 기업입니다.

AI 데이터센터에서 광통신 사용량이 늘어나면 광트랜시버 시장도 확대될 수 있습니다. 플라즈모닉스가 직접 적용되지 않더라도 데이터센터 광통신 시장 성장에 따른 생태계 수혜를 기대할 수 있습니다.

투자 판단: 실적 회복 여부와 데이터센터용 제품 비중 확대를 확인해야 합니다.

🚀 한국첨단소재

한국첨단소재는 PLC 기반 광회로와 광통신 부품 관련 기업으로 분류됩니다.

광신호를 분배하고 연결하는 부품 수요가 증가하면 간접적인 수혜가 가능하지만, 플라즈모닉 기술과의 직접 연결성은 높지 않습니다.

투자 판단: 실적보다는 광통신 테마 수급으로 움직일 가능성이 있어 변동성에 주의해야 합니다.

🚀 큐에스아이

큐에스아이는 레이저 다이오드와 광반도체 분야의 기업입니다.

플라즈모닉 광변조기를 작동시키기 위해서는 안정적인 레이저 광원이 필요합니다. 따라서 장기적으로는 광원 생태계 확대에 따른 간접 수혜 가능성이 있습니다.

다만 플라즈모닉 전용 제품이나 구체적인 고객사 공급 계약이 확인된 것은 아니므로 테마 접근이 필요합니다.

🚀 삼성전자

삼성전자는 파운드리, 첨단 패키징, 메모리, 시스템반도체 사업을 모두 보유하고 있습니다.

플라즈모닉스가 기존 CMOS 공정과 결합돼 양산된다면 파운드리와 첨단 패키징 역량이 중요해집니다. 삼성전자는 CPO와 광반도체 생태계가 확대될 경우 장기적인 핵심 사업자가 될 가능성이 있습니다.

그러나 현재 플라즈모닉 기술이 삼성전자 실적에 직접 영향을 주는 단계는 아닙니다.

투자 판단: 플라즈모닉 테마보다 파운드리 회복, HBM, 첨단 패키징 경쟁력을 중심으로 판단해야 합니다.

🚀 삼성전기

삼성전기는 고성능 반도체용 패키지 기판과 전자부품 사업을 보유하고 있습니다.

CPO와 광엔진이 확대되면 전기신호와 광신호를 동시에 처리할 수 있는 고난도 기판과 패키징 기술이 중요해질 수 있습니다.

삼성전기는 단기 플라즈모닉 테마주라기보다 AI 서버와 첨단 기판 시장 성장의 중장기 수혜주로 접근하는 것이 적절합니다.

📊 플라즈모닉 수혜주 투자 우선순위

플라즈모닉 관련 국내 종목은 직접 수혜 정도보다 기술 연결성과 실제 실적 발생 가능성으로 구분해야 합니다.

투자 구분	주요 종목	핵심 포인트
글로벌 직접 수혜	마벨테크놀로지	플라즈모닉 변조기 기술 확보와 제품 통합
국내 테마 민감주	퀄리타스반도체	SerDes·초고속 인터페이스 IP
칩렛·인터페이스	오픈엣지테크놀로지	AI 반도체와 고속 데이터 연결
패키지 테스트	티에프이	광·전기 복합 패키지 테스트 가능성
광통신 생태계	오이솔루션·한국첨단소재·큐에스아이	광모듈·광회로·레이저 광원
장기 산업 핵심	삼성전자·삼성전기	파운드리·첨단 패키징·기판

단기 주식시장에서는 퀄리타스반도체, 오이솔루션, 한국첨단소재 등 중소형주가 테마에 민감하게 반응할 가능성이 있습니다.

반면 장기적인 산업 수혜는 삼성전자와 삼성전기처럼 파운드리, 패키징, 기판 역량을 갖춘 기업에서 나타날 가능성이 있습니다.

📕 투자자가 확인해야 할 상용화 신호

플라즈모닉스가 단순한 연구개발 테마를 넘어 실적 산업으로 발전하기 위해서는 다음과 같은 신호가 필요합니다.

👉🏻 첫째, 마벨을 비롯한 글로벌 기업이 하이퍼스케일러와 공동 개발 또는 공급 계약을 발표해야 합니다.

👉🏻 둘째, 1.6Tbps와 3.2Tbps급 광통신 제품에 플라즈모닉 변조기가 실제 적용돼야 합니다.

👉🏻 셋째, 신뢰성과 수율 검증 결과가 공개돼야 합니다.

👉🏻 넷째, 글로벌 파운드리가 플라즈모닉 소자를 양산할 수 있는 표준 공정과 설계 키트를 제공해야 합니다.

👉🏻 다섯째, 국내 관련 기업의 신규 수주와 매출이 확인돼야 합니다.

이러한 신호가 나타나기 전까지 국내 관련주는 실적주보다는 기술 기대감에 움직이는 테마주 성격이 강할 가능성이 높습니다.



---

플라즈모닉스는 실리콘 포토닉스보다 광변조 속도가 빠르고 소자의 크기를 획기적으로 줄일 수 있는 차세대 광반도체 기술입니다.

AI 데이터센터의 경쟁이 GPU 연산 성능을 넘어 GPU 간 데이터 전송과 전력 효율 경쟁으로 확대되고 있다는 점에서 플라즈모닉스의 중요성은 더욱 커질 가능성이 있습니다.

다만 ‘실리콘 포토닉스보다 10배 빠르다’는 표현은 반도체 전체의 연산 속도가 10배 향상된다는 의미가 아닙니다. 광신호를 제어하는 변조기의 작동 대역폭이 크게 높아질 수 있다는 의미로 이해해야 합니다.

현재 플라즈모닉스는 기술적 가능성을 입증한 초기 단계입니다. 광손실, 발열, 수율, 신뢰성, 양산 공정 등의 문제를 해결해야 실제 데이터센터에 적용할 수 있습니다.

국내 증시에서는 플라즈모닉 직접 수혜주가 뚜렷하지 않기 때문에 퀄리타스반도체, 오픈엣지테크놀로지, 오이솔루션, 티에프이 등은 간접 수혜주로 접근해야 합니다. 삼성전자와 삼성전기는 단기 테마주보다는 파운드리와 첨단 패키징, 고성능 기판 시장의 장기 수혜주로 보는 것이 합리적입니다.

결국 플라즈모닉스는 당장 실리콘 포토닉스를 대체하는 기술이라기보다, 실리콘 포토닉스와 결합해 AI 데이터센터의 데이터 전송 한계를 해결할 차세대 핵심 기술에 가깝습니다.

기술의 잠재력은 분명히 크지만, 현재 주식시장에서는 아직 ‘실적 테마’보다 ‘기술 기대감 테마’에 가깝다는 점을 기억할 필요가 있습니다.

---
