AWS 인프라 구축 실습 7회 - ELB (NLB)

AWS 인프라 구축 실습 7회 - ELB의 NLB 과정입니다.

준비사항
1) VPC "new-vpc"
2) subnet "프라이빗서브넷2a", "프라이빗서브넷2c"
3) 보안그룹 : "new-SG-NLB" <- 생성중 할당
4) 대상그룹 : "new-TG"
5) EC2 인스턴스 2개 (웹서버)
6) 도메인 : nlb.sbrich.shop

NLB(Netwrok Load balancer ) 의 간략한 특징에는

  - 보안그룹이 없음
  - least connection 방식 사용

이 있습니다. CLB와의 차이점으로 보시면 되겠습니다.

---

1. load balancer 생성

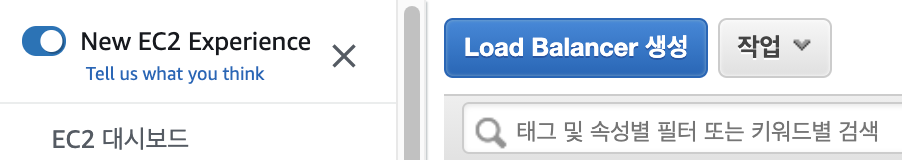

'Load Balancer 생성'을 클릭합니다.

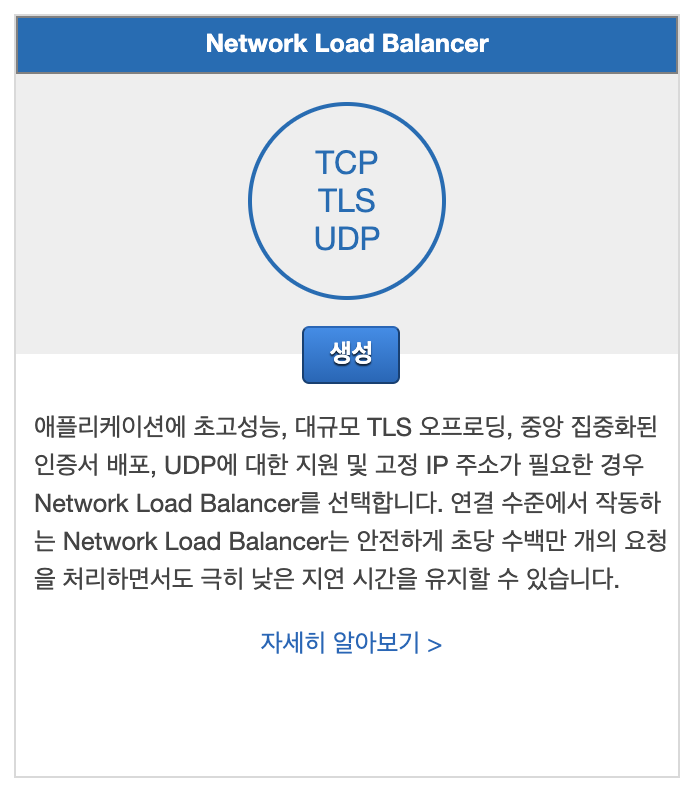

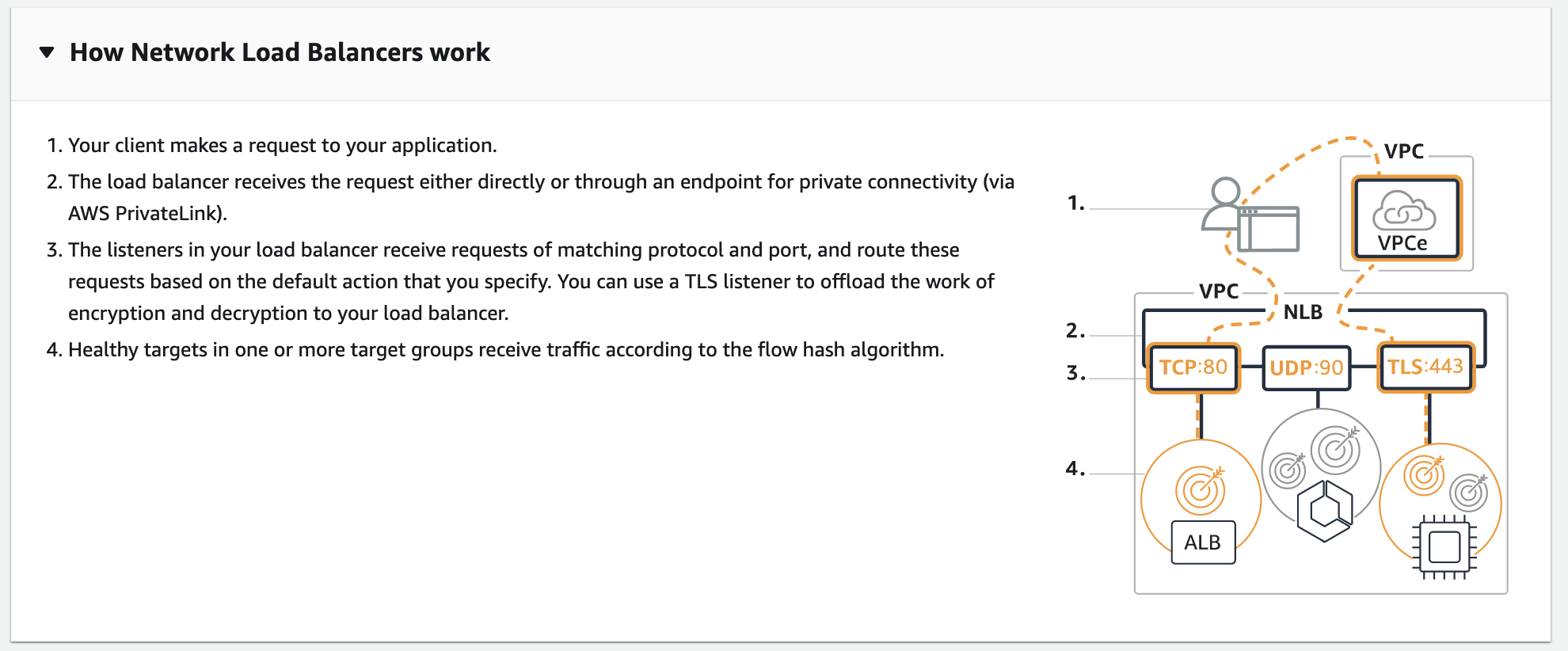

다음, NLB 생성을 클릭합니다.

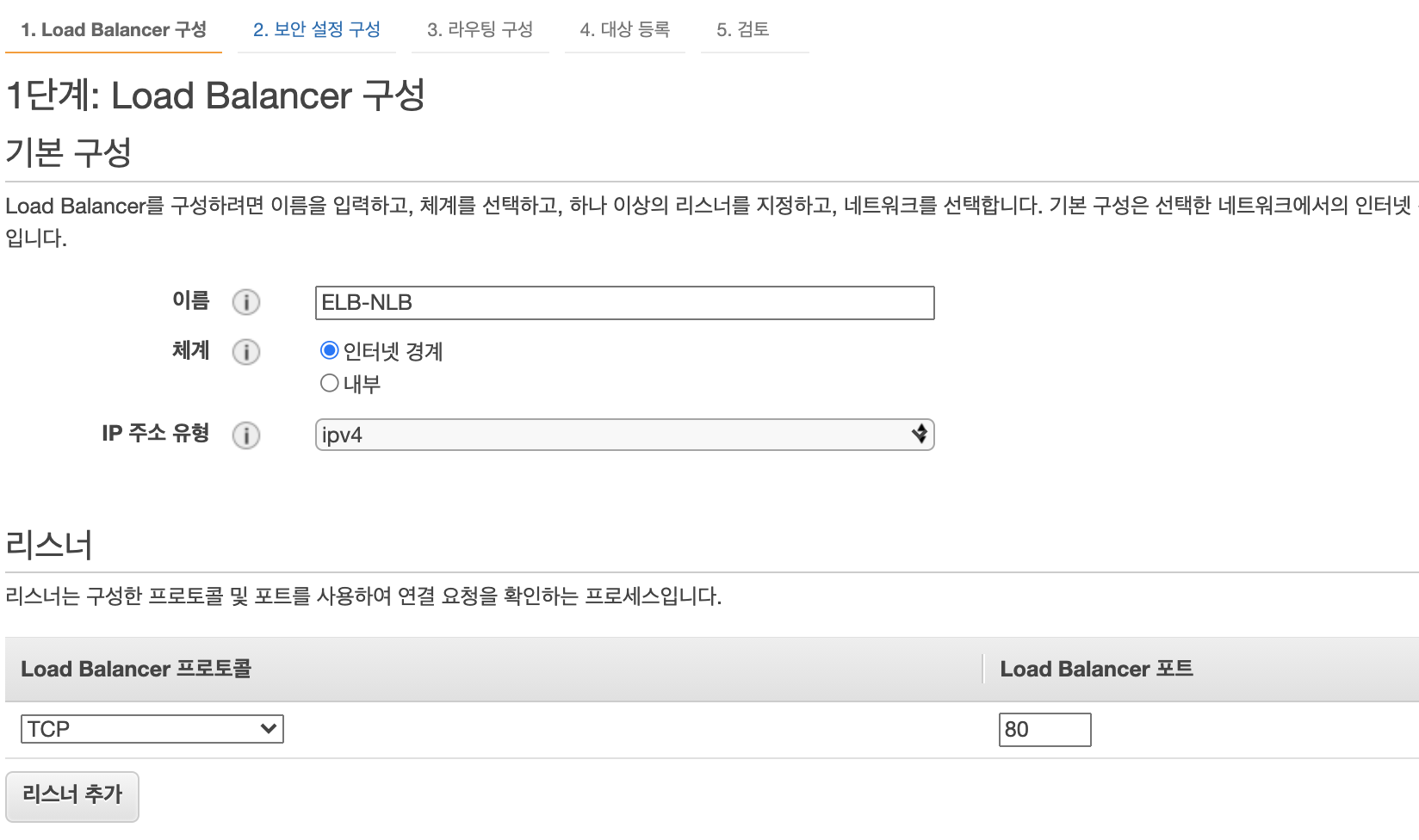

1단계 Load balancer 구성
기본설정
  - 로드밸런서 명 : ELB-NLB

  - 체계(schema)

  (선택) : 인터넷경계(internet-facing) : NLB와 인터넷이 연결되어 있습니다.
  (internal) : 내부네트워크에서 로드밸런싱을 수행. 인터넷과 연결하여 로드밸런싱도 가능합니다.

  - IP 유형
    IPv4 (실습용도)
  - 리스너 및 라우팅
    - TCP 80 포트로 선택합니다.

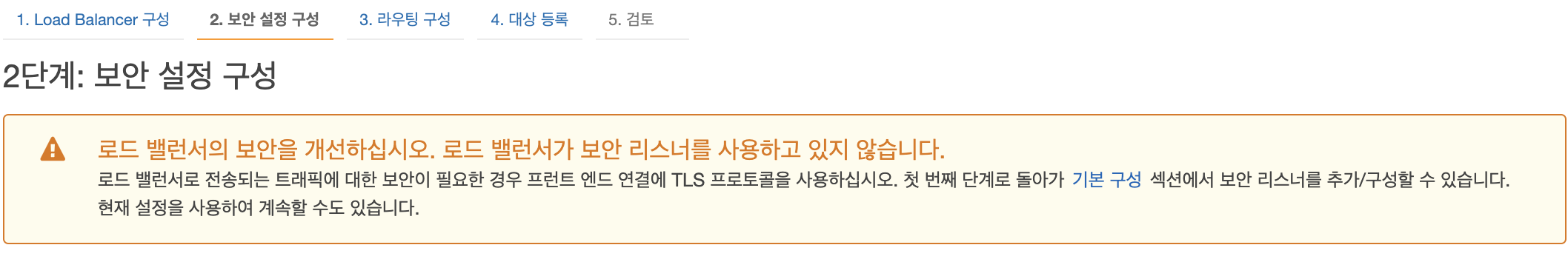

2단계 보안설정 구성

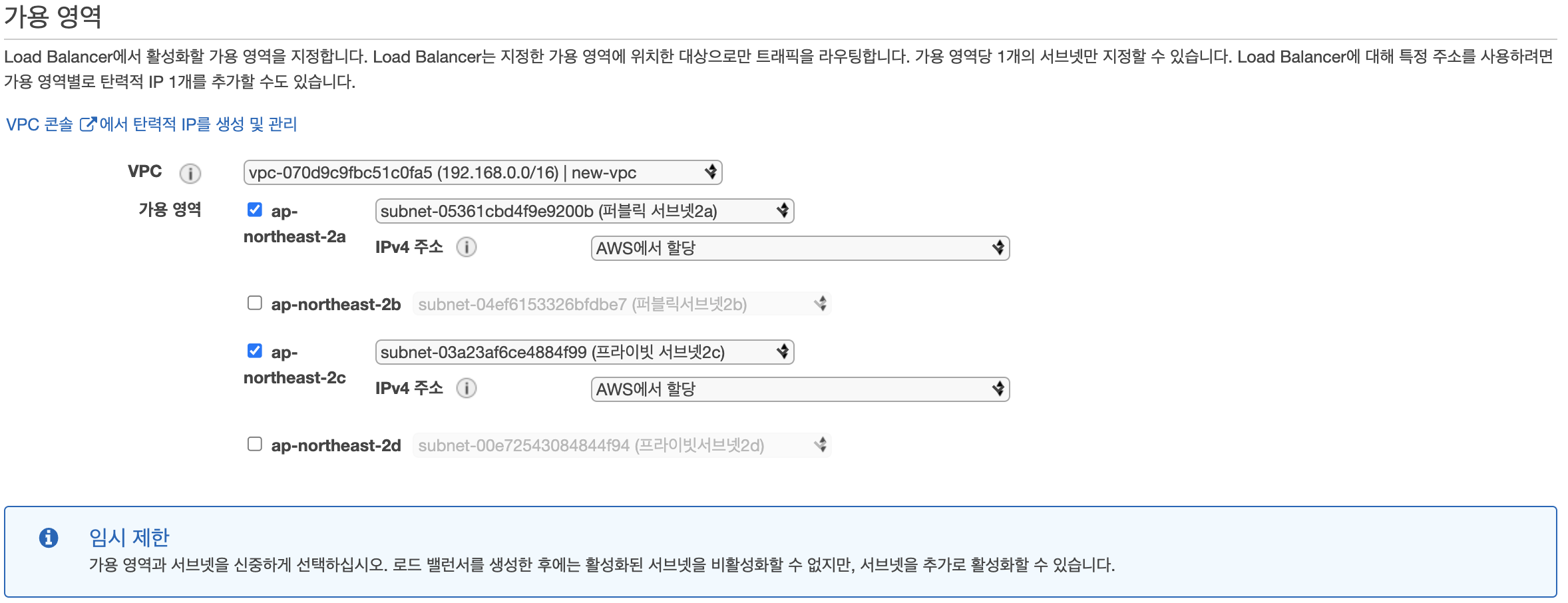

네트워크매핑
  - VPC 선택
    - VPC : new-vpc 선택
  - 매핑 : 2개 다선택
  - 가용영역별로 서브넷이 여러 개일 때 가용성 향상, 보안성 향상의 특징을 어필하고 있습니다.
  - 가용영역 'ap-northeast-2a', 'ap-northeast-2c'를 선택합니다.

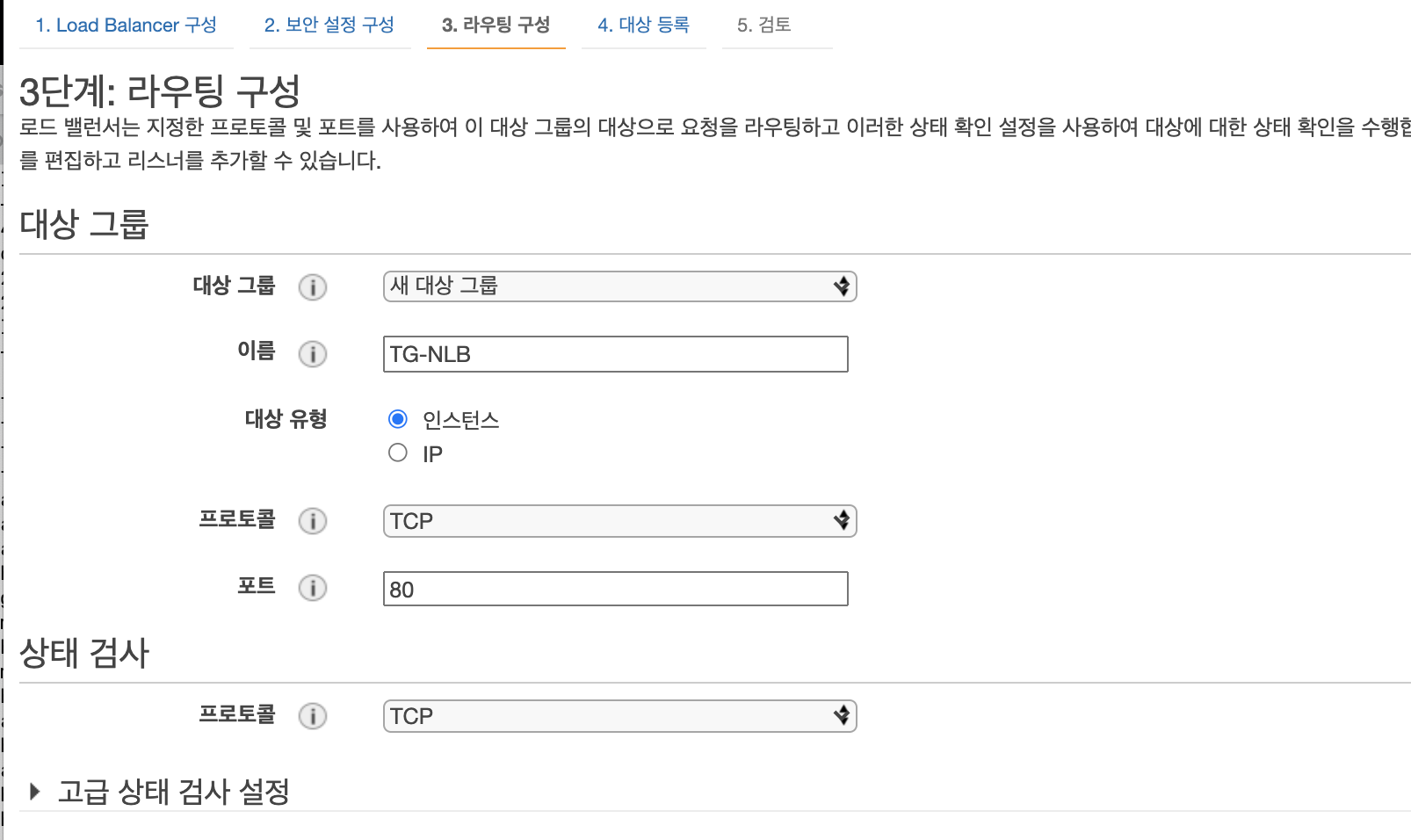

3단계 라우팅 구성
새 대상그룹을 등록합니다.

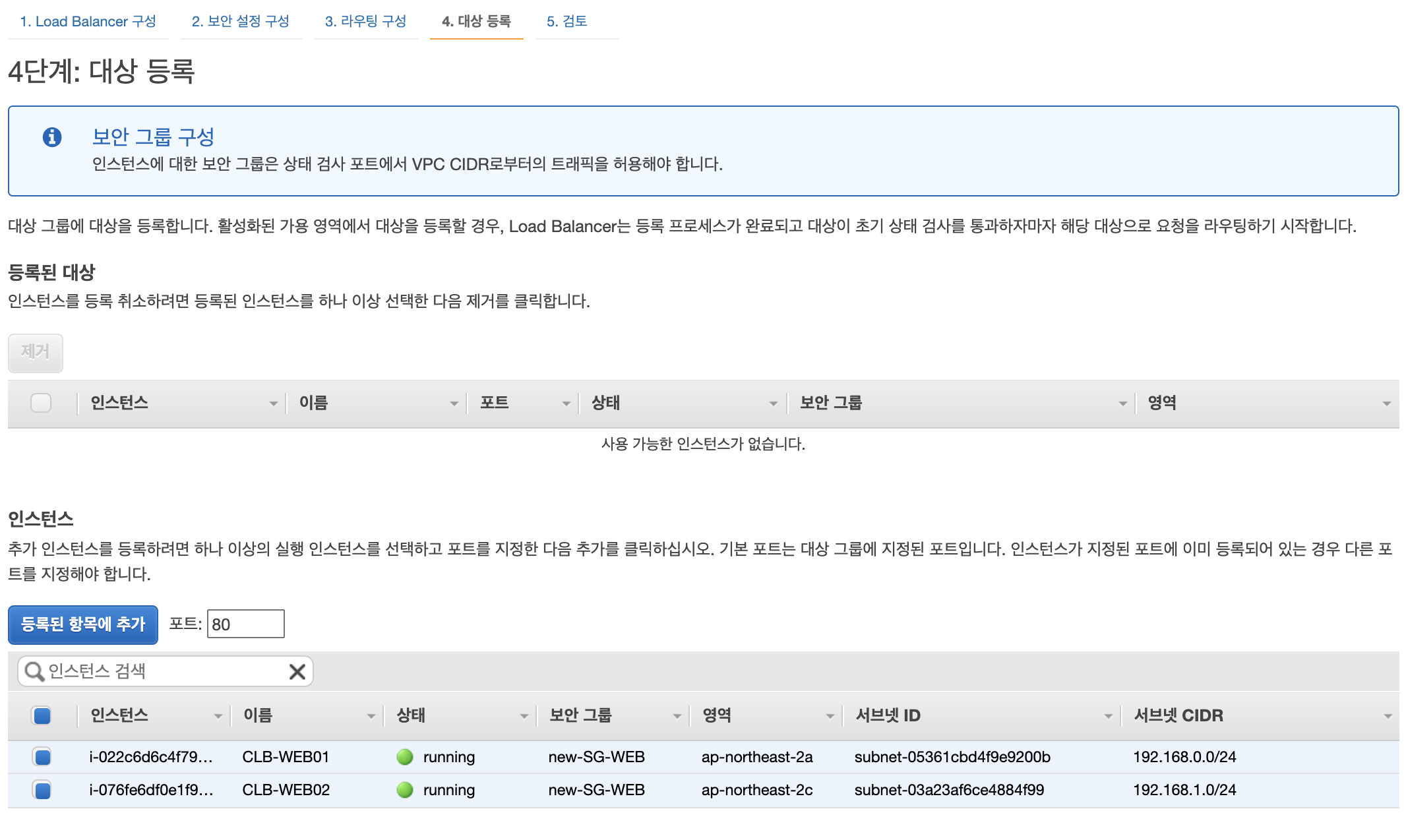

4단계 대상그룹 등록
  - 대상그룹 (필요) : 대상등록에서는 대상 EC2를 선택합니다.

'등록된 항목에 추가'를 클릭하여 추가합니다.

대상그룹이 필요한데 (없다면 생성을 합니다)
  (대상그룹은 auto scaling에서도 생성)

EC2 > 대상그룹(target group) > 생성하기
  기본환경 : 인스턴스
  대상그룹명 : TG-NLB
  포트는 NLB와 동일하게
  상태검사 : CLB, NLB 모두 이용.
  고급상태검사설정 : CLB와 동일하게 인스턴스의 "정상", "비정상" 판단

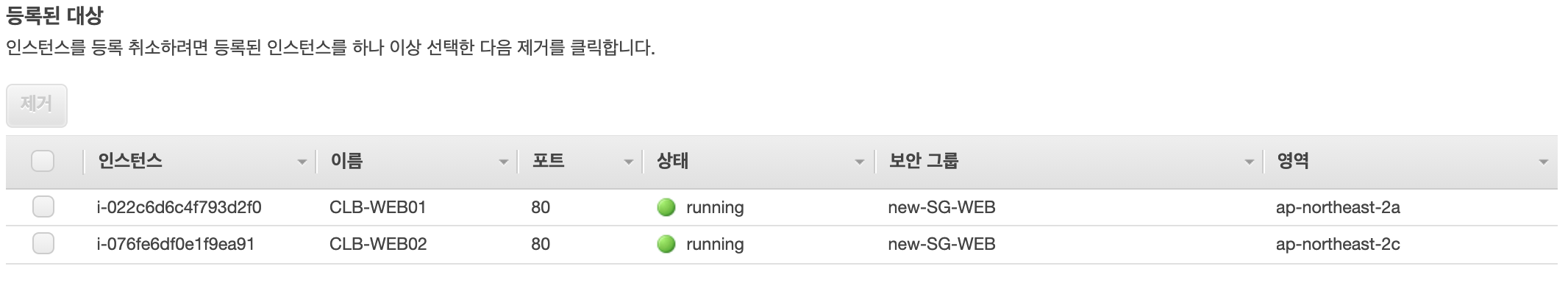

대상등록
    2건 모두 선택 > 아래에 보류 중인것으로 포함 클릭 > 생성
    생성한 대상그룹을 선택합니다.

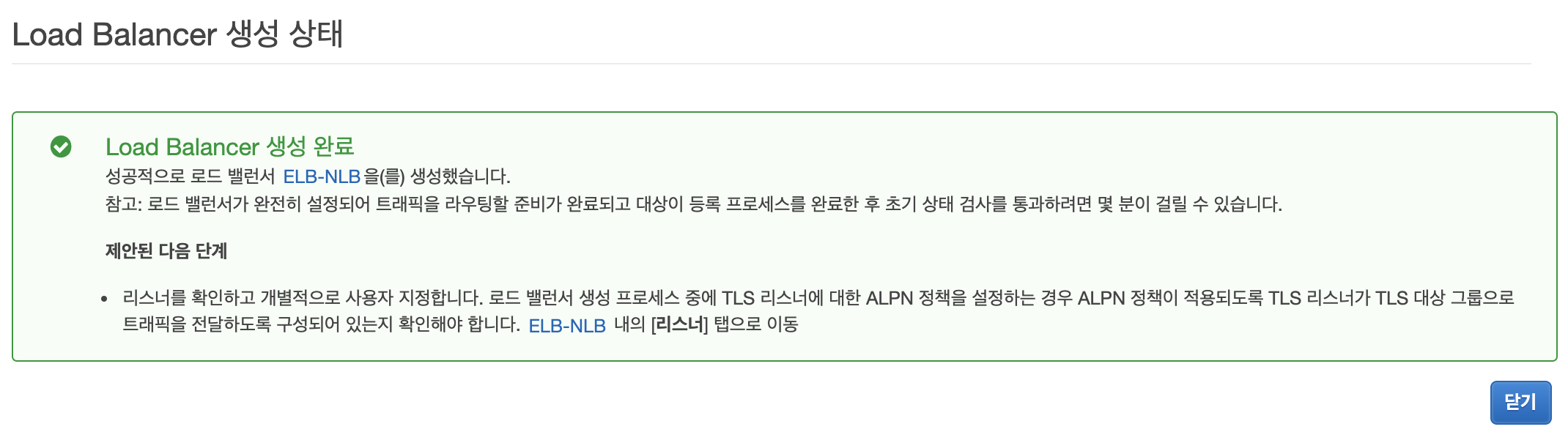

이제 로드밸런서가 생성되었습니다.

---

2. 로드밸런서 상태 확인

로드밸런서 생성 클릭합니다.

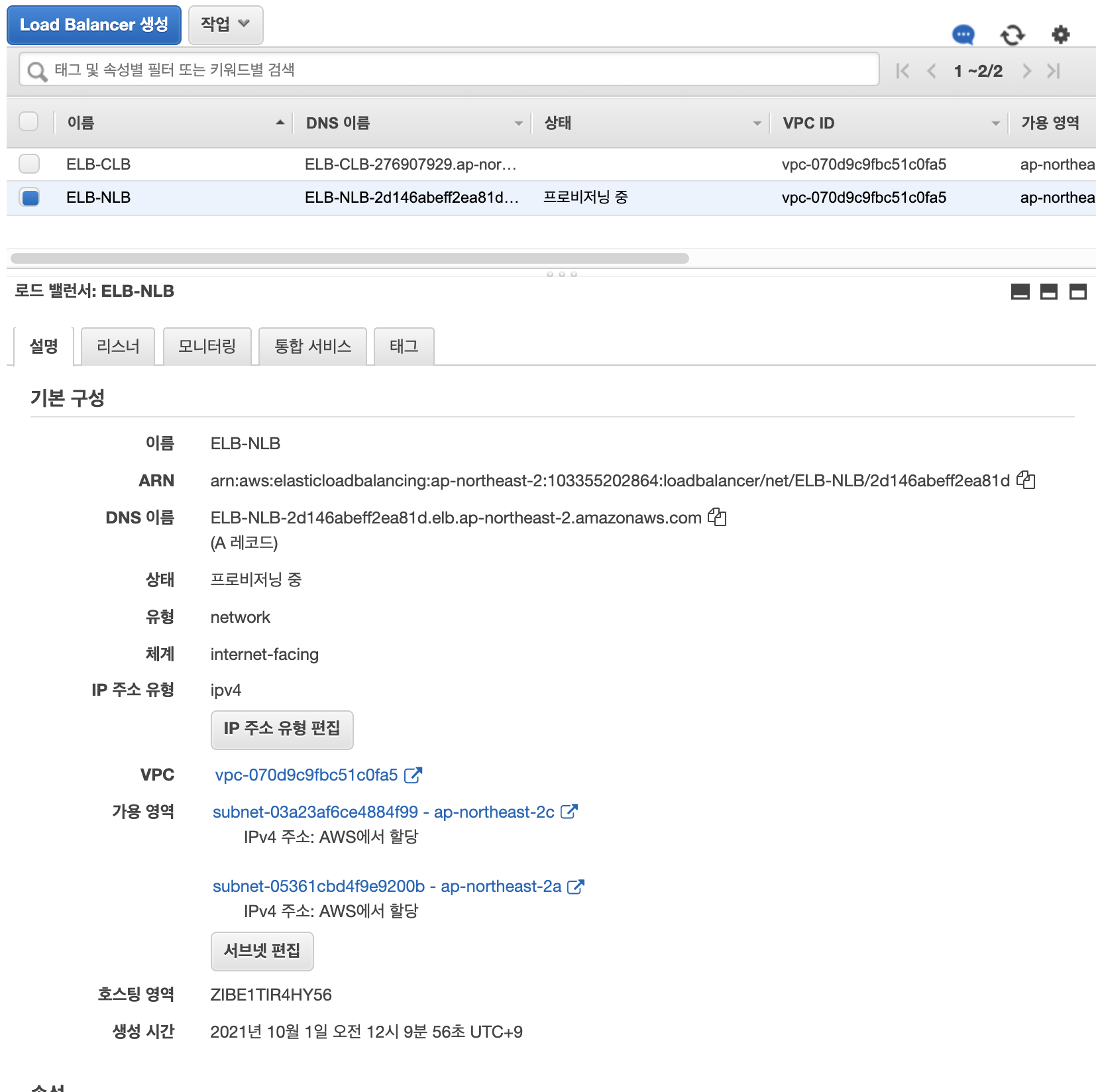

로드밸런서를 선택한 화면입니다.

* 실서버라면 현재 퍼블릭 인스턴스 2개는 프라이빗 서브넷이어야 합니다. 즉, 웹서버들이 모두 프라이빗 서브넷
* NLB 또는 CLB로 통해 포워드 연결되어야 합니다. 서브넷을 통해 바로 외부 인터넷으로 연결하는 것이 아니니까요.

대상그룹 상태 확인
  - ELB-NLB 등록된 리스트.
  - 대상그룹 메뉴로 이동

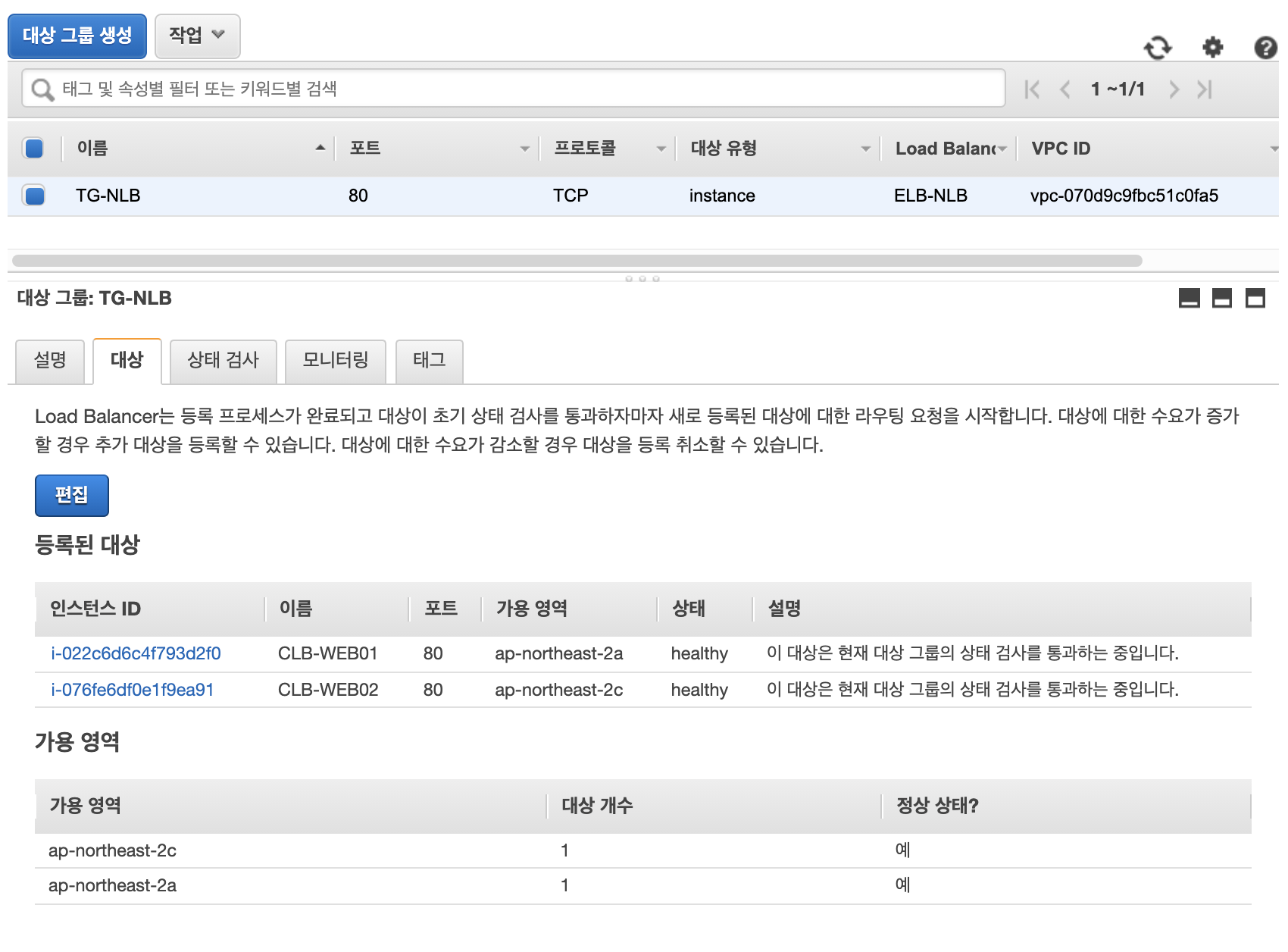

    대상그룹에서 생성한 "TG-NLB" 선택하고 대상탭으로 보기
    health-status가 "healthy"가 되어야 작동

* NLB에서 sticky session 설정하려면
  대상그룹 > ELB-NLB > 속성 > 하단의 속성편집 : stickiness
  (CLB와 다르게 시간설정이 없음)
(Sticky session, 고정세션이란 쿠키 또는 세션을 사용하여 트래픽을 분산하는 기능)



---

3. 테스트

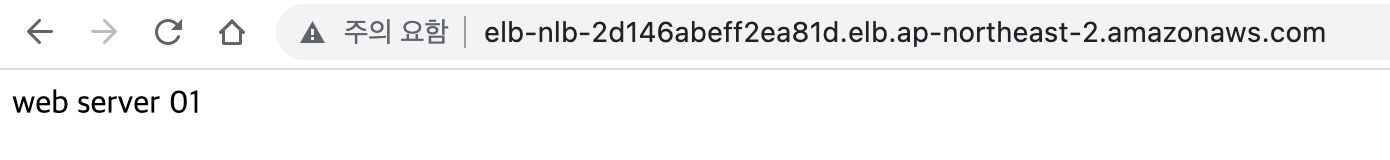

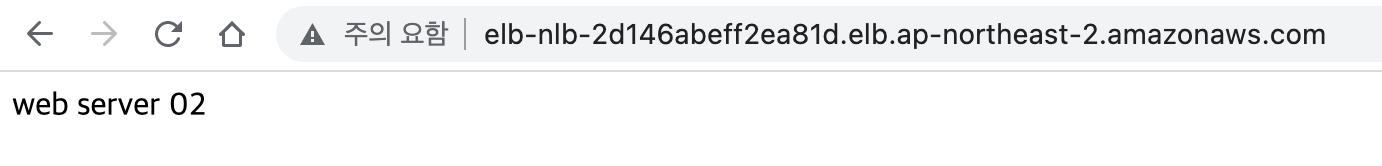

DNS이름을 복사해서 웹브라우저에서 접속해 봅니다.

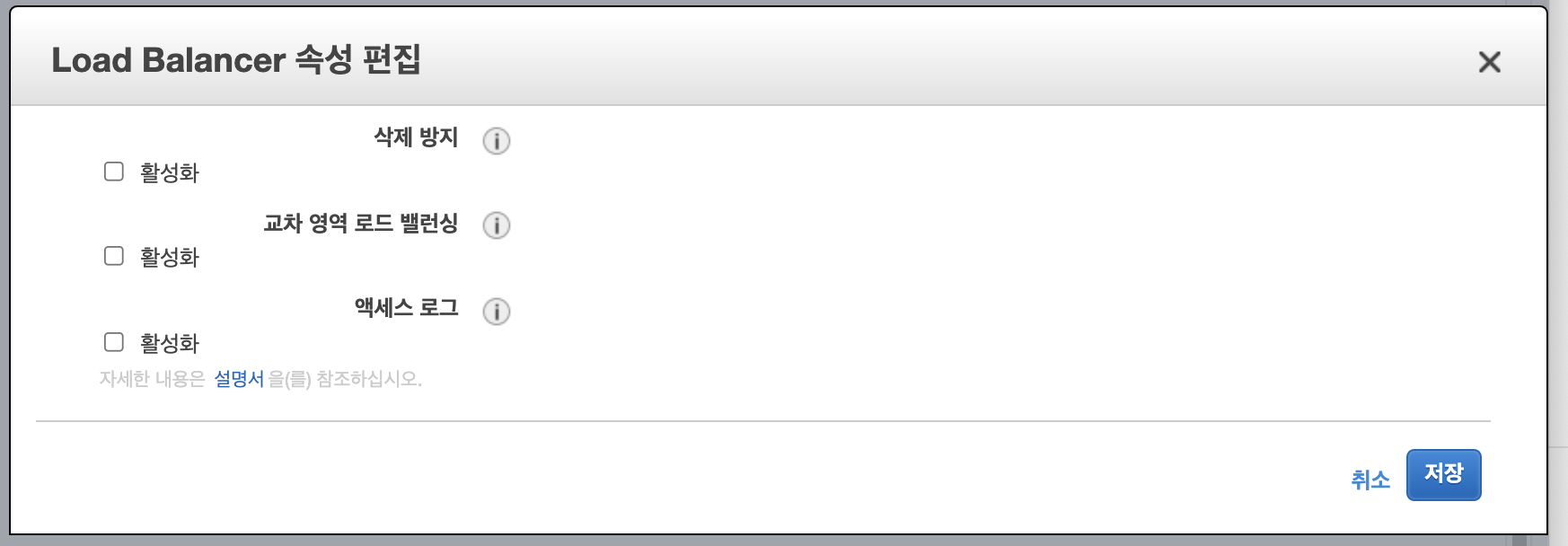

기본적으로 교차접속이 비활성이기 때문에 CLB와는 다르게 접속됩니다.

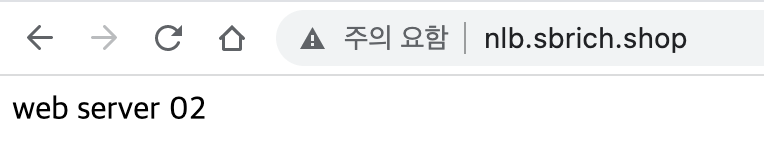

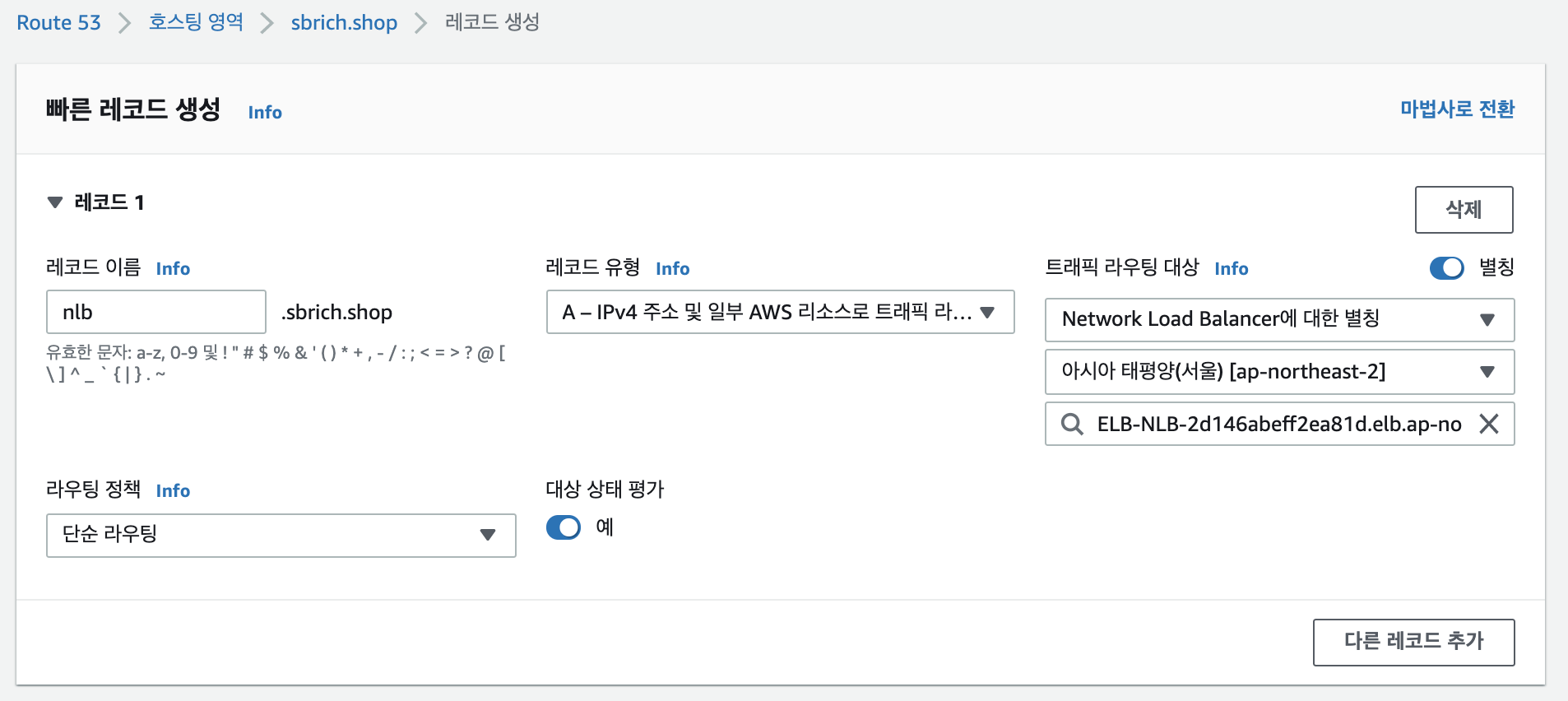

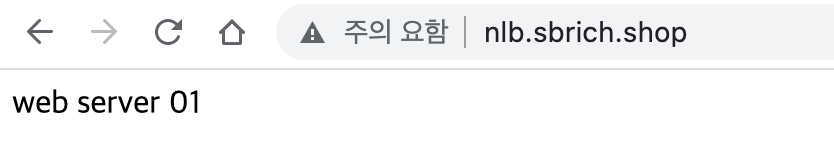

Route53에서 호스트를 설정하여 'http://nlb.sbrich.shop'으로 접속하게 할 수 있습니다.

이번에는 CLB때와 다르게 NLB의 새 url로 접속이 빠릅니다.

대상 그룹(Target Group)이란   -   로드 밸런서로 들어오는 트래픽을 전송할 위치를 정의   -   기본적으로 로드 밸런서는 대상 그룹에 대해 지정한 프로토콜과 포트 번호를 사용하여 등록된 대상으로 요청을 전송   -   로드 밸런서에서 대상 그룹의 대상으로 트래픽을 라우팅하려면 리스너 또는 리스너에 대한 규칙 생성 시 작업에 대상 그룹을 지정

AWS 인프라 구축 실습 7회 - ELB의 NLB를 마치고 다음 과정에서는 ELB의  ALB과정으로 넘어갑니다.
